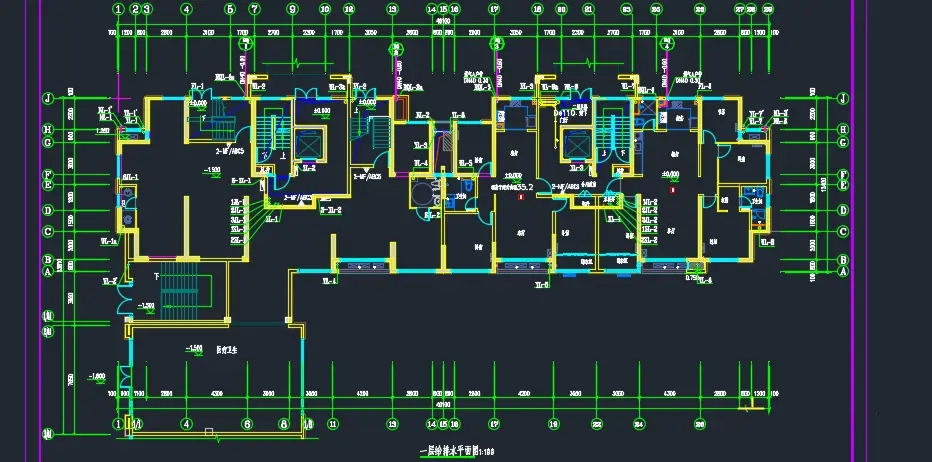

上圖是某小區的一層給排水平面圖，那么我們?nèi)绾斡嬎愠龈鱾€規格的管材的用量呢？請看下文。

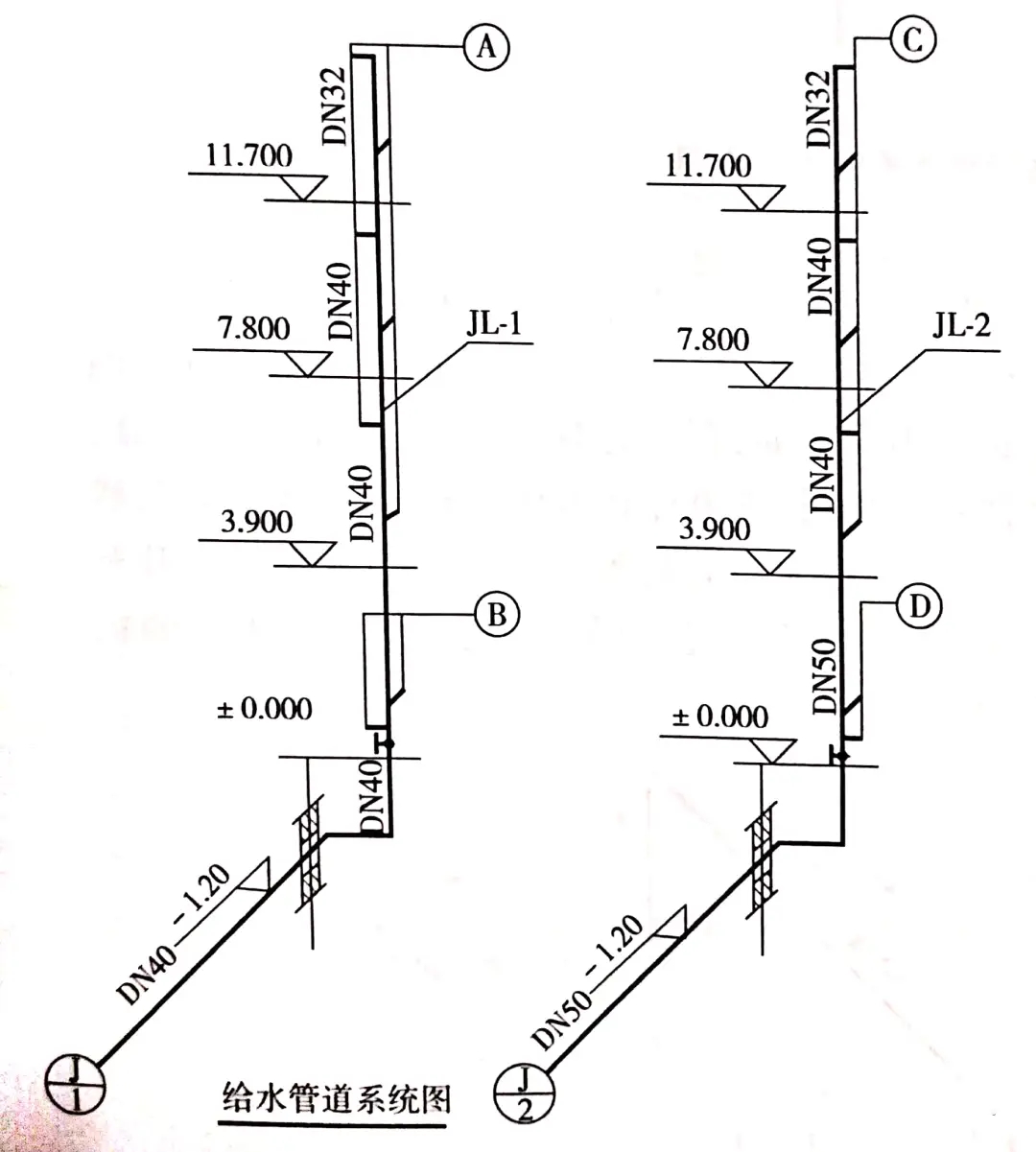

由上圖得知，共有給水立管2根：JL-1，JL-2，其中二管起點標高均為-1.2米，說明DN40和DN50的管道為埋地敷設，埋深為-1.2米。

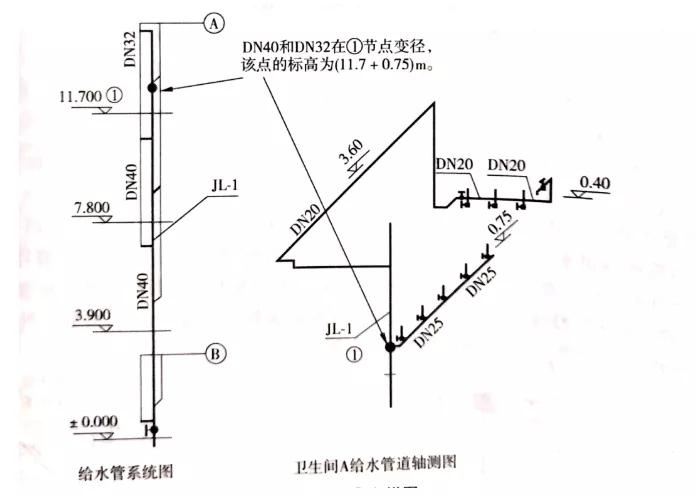

由圖2，我們來計算一下DN40管材的長度：

①：三樓標高：據圖所知為11.7米，均為DN40管道；

②：由圖2的衛生間A給水管道軸測圖，可知節點①位置在11.7米以上0.75米處，此處以下也為DN40管道；

3：不要忽略埋深長度：1.2米。

因此，DN40的長為：11.7+0.75+1.2=13.65米。

我們也可以計算出DN32管的長度：

1：由圖2的衛生間A給水管道軸測圖，DN20管子的標高為3.6米=DN32。

2：但是3.6米不完全是DN32的管子，其中還有0.75米是DN40的長度。

最后得出，DN32管道的長度為：3.6-0.75=2.85米。

有關支管計算如下

立管計算相對簡單，我們來簡要闡述下相對復雜的支管計算。

有關支管計算的兩條要點：

1：水平支管長度從平面圖量取，垂直支管按標高差計算，切忌不要在軸測圖（圖2）上量取水平支管長度，因為軸測圖不代表水平管的實際長度。

2：在平面圖量取時，需要知道圖紙的比例。

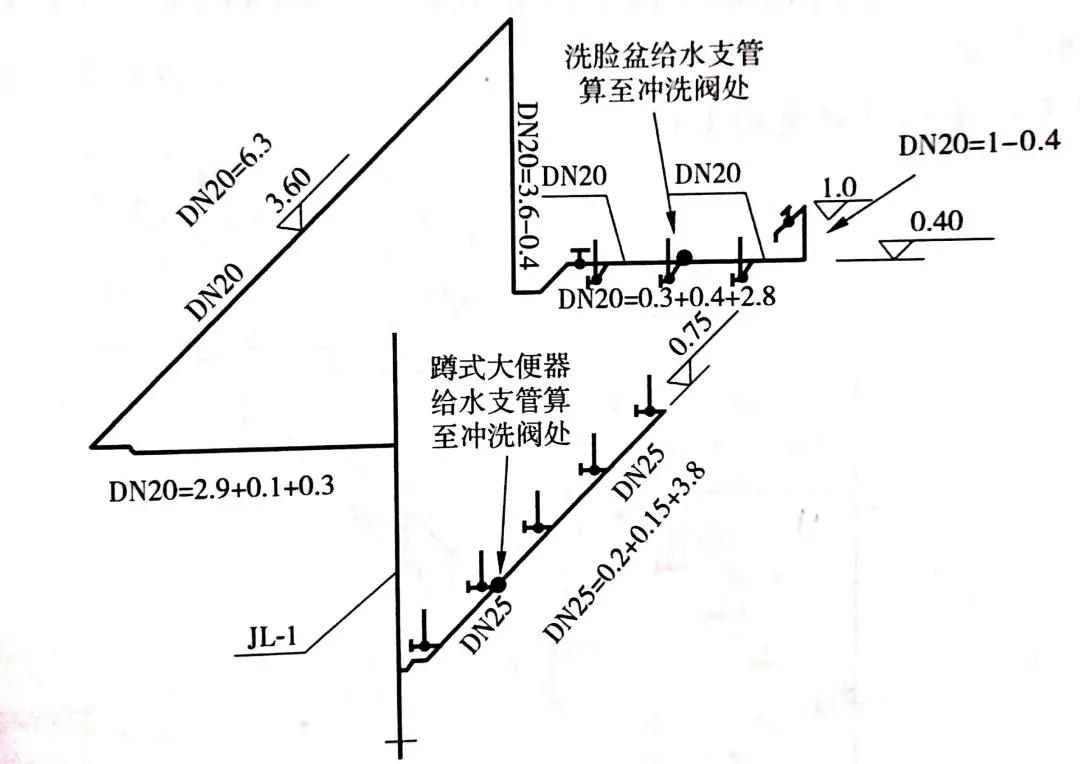

來看下圖：

考慮到方便起見以及圖紙比例問題，部分管材長度標注在上圖。

DN25管長為：0.2+0.15+3.8=4.15米（由三段組成）

DN20管材長度：

1: 2.9+0.1+0.3=3.3米（由三段組成）；

2: 6.3米；

3: 3.6-0.4=3.2米（標高相減）；

4：0.3+0.4+2.8=3.5米（由三段組成）；

5: 1-0.4=0.6米

DN20管總長為：上述總和 3.3+6.3+3.2+3.5+0.6=16.9米。
